伺服：英威腾（1.5kw）变频器：英威腾（1.5kw）

PLC：汇川 （H2U64MT） 磁栅尺：NIKD LP5000触摸屏：威沃17寸工控一体机 导轨：凯特

接触器：法国施耐德 热继电器：法国施耐德

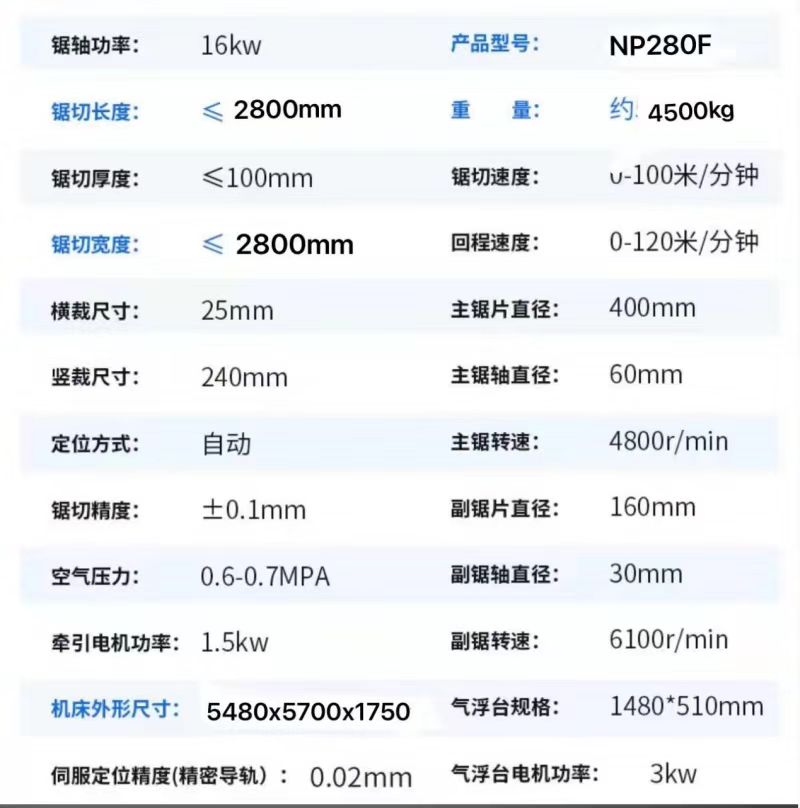

断路器：法国施耐德 中间继电器：日本松下电磁阀：亿日 锯轴功率：16KW

牵引电机功率：1.5kw 最大锯切长度：2800mm

最大锯切厚度：90mm 最大锯切宽度：2800mm

横切尺寸：5mm竖切尺寸：70mm

定位方式：自动锯切精度：士0.1mm

空气压力：0.6-0.7MPA 锯切速度：0-100m/分

钟

回程速度：0-120m/分钟 主锯片直径：400mm

主锯轴直径：60mm 主锯转速：4800r/min

副锯片直径：180mm 副锯轴直径：30mm

副锯转速：6100r/min 气浮台电机功率：3kw

气浮台规格：1480*510mm 伺服定位精度：0.02

mm

主电机：三叶电机重量：4500kg

工艺流程

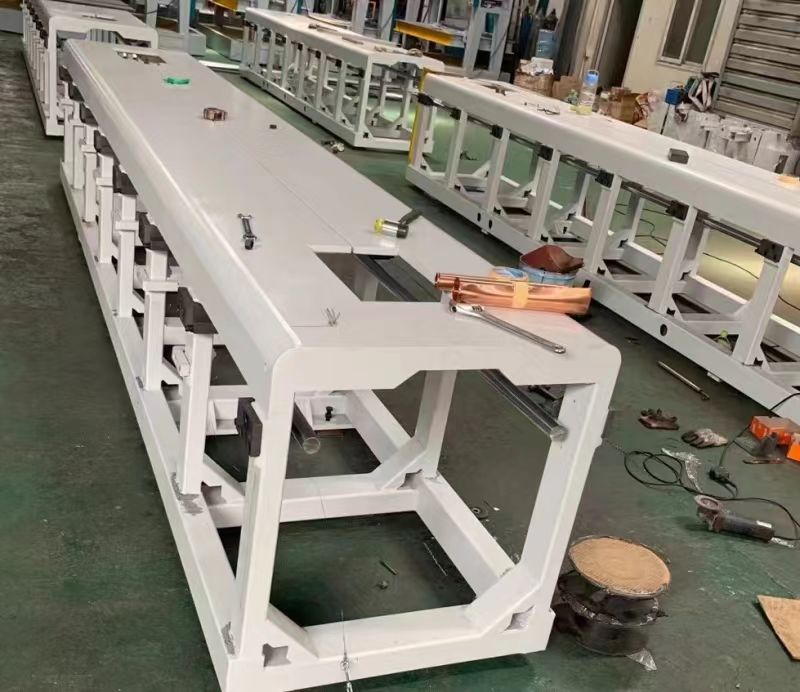

机架高温退火，耐久不变形

机身特点

机架经过打砂，防锈处理，通过先进的金属数控加工中心加工

锯切座驱动

锯座移动采用变频电机驱动，齿轮齿条传动；主锯和槽锯均采用皮带传动，有效功率高；

主槽锯采用正反转双锯片结构，能消除

锯切贴面板出现的崩裂现象，无须再经过其他工序加工修边

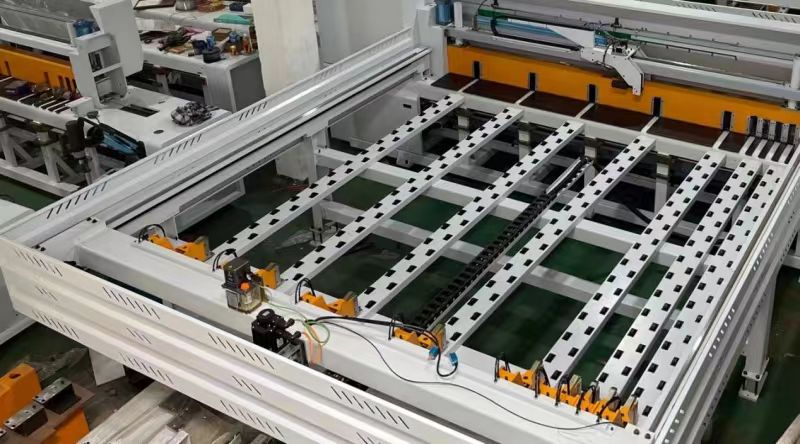

气浮式工作台

大型低摩擦台面，铺有气动浮珠，便于板材在台上滑动，且不

会划伤板材；用于气浮式工作台的3KW风机数量：1个

推料装置

伺服AC驱区动马达的中央定位，使力平均分布于精准齿轮齿条驱动装置的每侧，可确保程序挡板的绝对平行运行。

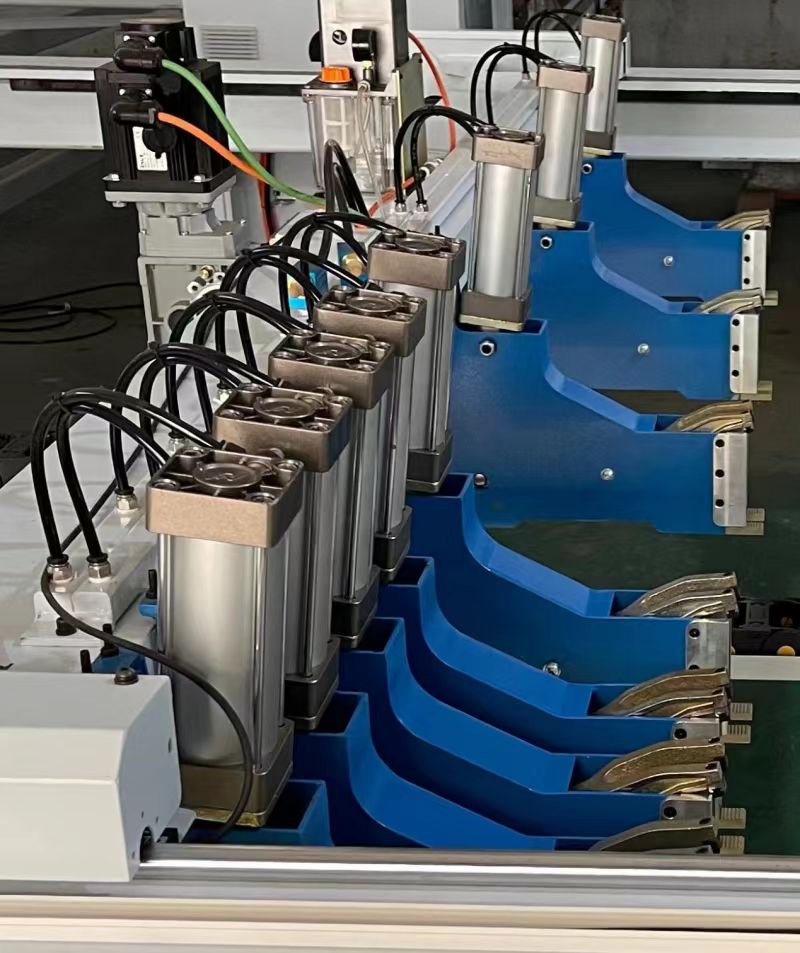

夹手

固的“工”字钢作为两个侧边的导向支撑，定位精准；夹钳数量：8只（标配）；推料夹钳的移动采用伺服电机驱动，高精度齿轮齿条传动；双端齿轮齿条平衡导引，加上磁栅尺，大大提高机器的精度和使用寿命。

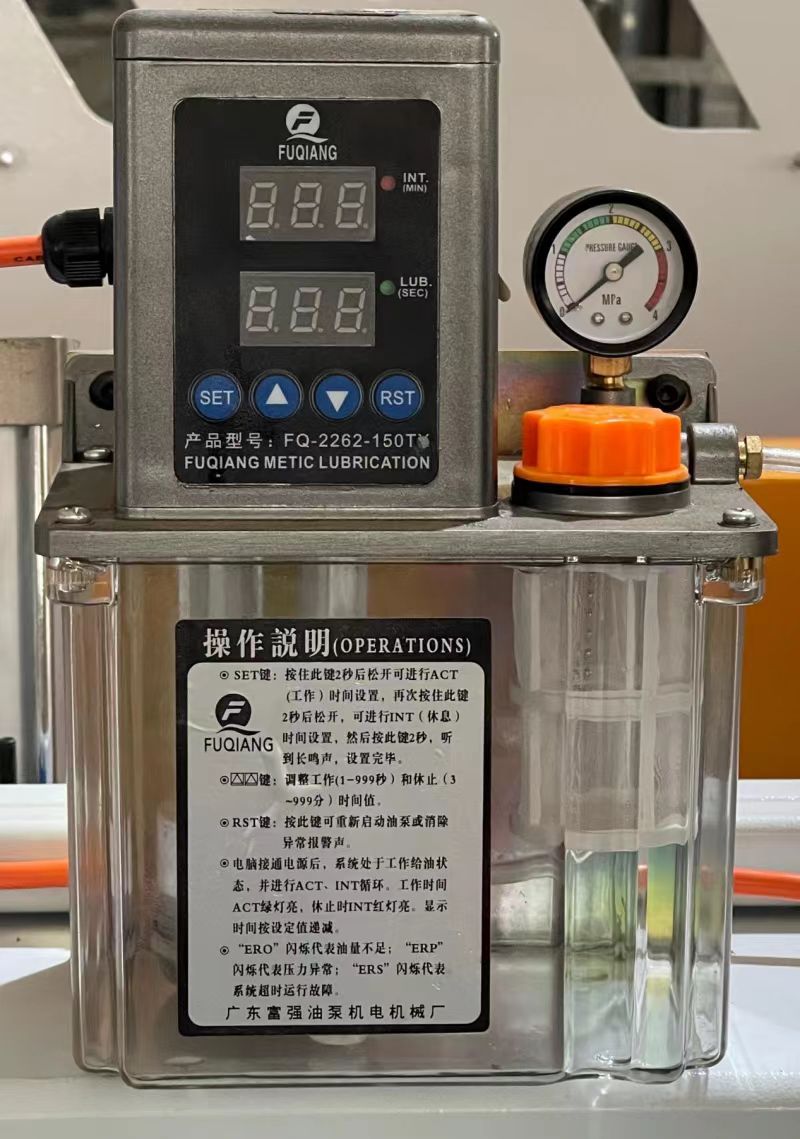

智能润滑系统

机器配有自动润滑系统，可自动完成对及其各个活动部件润滑

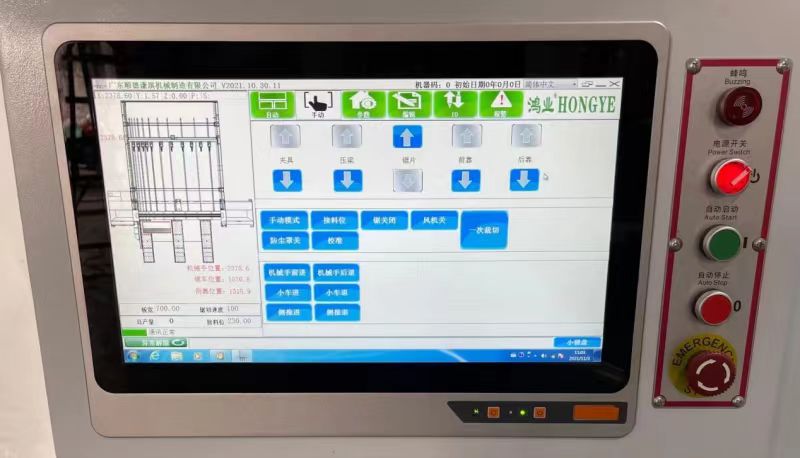

工业级计算机控制

备彩色显示器、USB接口、网卡、鼠标和键盘；工业计算机控制，操作系统，专业电脑锯切操作软件；

故障显示

清晰显示错误的诊断系统可立即查出问题根源，提高板材锯切效率。

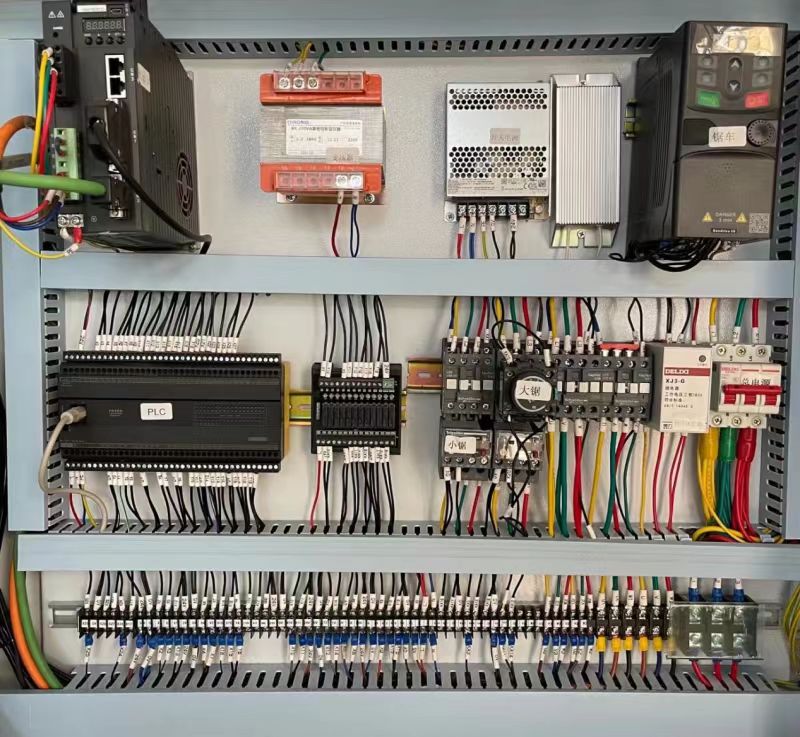

电器元件

电器元件均采用知名品牌（施耐德）
